Hệ thống NLMT Hybrid đấu nối sẵn cho khách hàng tự lắp

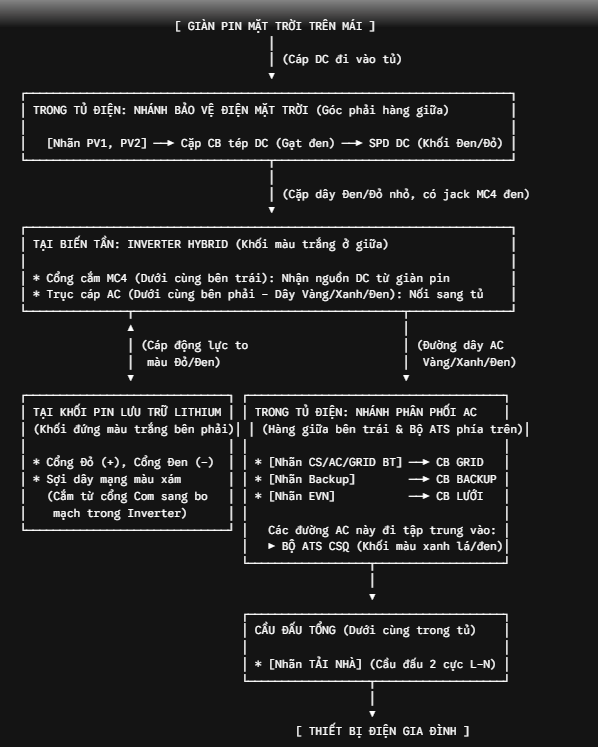

Hệ thống Hybrid 5kW gồm các bộ phận chính:

Biến tần Senergy: Điều hướng thông minh các nguồn điện và quản lý quá trình sạc/xả, các loại kết kết nối
- Cụm dây ngoài cùng bên trái: Dây nguồn DC từ giàn pin mặt trời (PV Input)
- Cụm dây thứ hai (Cặp dây Đỏ – Đen lớn): Dây nguồn ắc quy/Pin lưu trữ (Battery Input)
- Cụm dây nhỏ đi chung với cáp pin xám đen (Dây tín hiệu giao tiếp – BMS Communication)
- Hai cụm dây AC bên phải (Dây sọc Xanh – Vàng – Đỏ): Cổng Hòa lưới (Grid) và Cổng Dự phòng (Backup/Load)
Pin Lithium SWA (51.2V 100Ah): Lưu trữ lượng điện dư từ pin NLMT để dự phòng cho ban đêm hoặc khi mất điện.
Bộ chuyển mạch ATS: Tự động chuyển đổi nguồn cấp sang cổng Backup của biến tần chỉ trong tích tắc khi điện lưới gặp sự cố.
Tủ điện tích hợp: Bảo vệ an toàn hệ thống (chống sét, quá tải) và cấp điện liên tục cho các thiết bị ưu tiên trong nhà.

Quá trình chạy thử nghiệm hệ thống lưu trữ Hybrid trước khi bàn giao:

Kiểm tra kết nối và khởi động: Đấu nối đồng bộ biến tần Senergy với khối pin Lithium SWA thông qua cáp nguồn chuyên dụng.
Kiểm tra giao tiếp BMS: Màn hình biến tần hiển thị thông số kết nối ổn định, nhận diện chính xác dung lượng và điện áp từ cell pin Lithium.
Thử nghiệm chuyển mạch (Cổng Backup): Giả lập tình huống mất điện lưới để tủ điện chuyển mạch tự động. Đèn báo trên tủ sáng xanh xác nhận dòng điện dự phòng từ pin SWA lập tức cấp ra tải tiêu thụ an toàn.

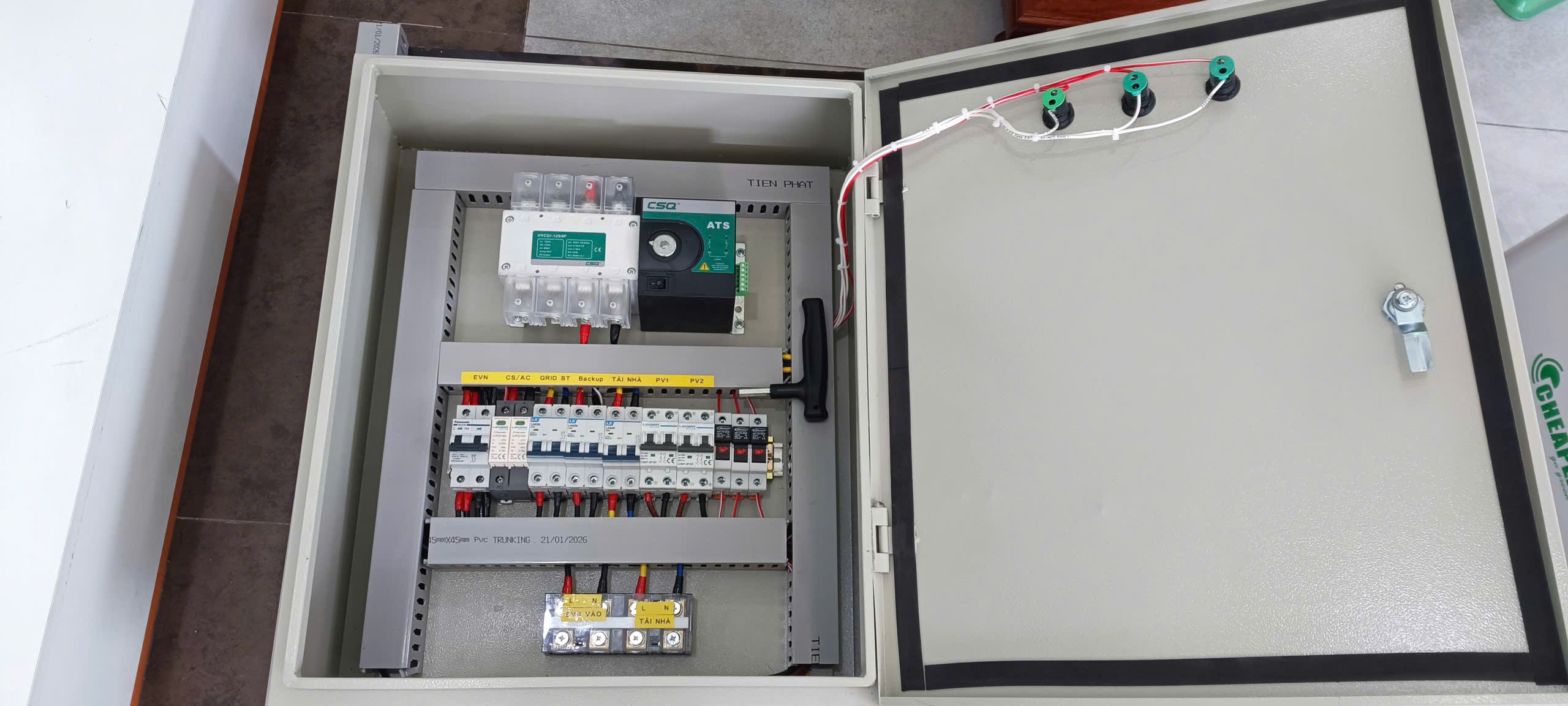

Chi tiết tủ điện:

Bộ chuyển mạch tự động ATS: Tự động chuyển đổi nguồn cấp từ điện lưới sang nguồn điện dự phòng (cổng Backup của inverter) trong tích tắc khi xảy ra sự cố mất điện.
Cầu dao đảo chiều đóng ngắt mạch : Hỗ trợ cách ly nguồn điện hoặc chuyển mạch bằng tay khi cần bảo dưỡng, sửa chữa hệ thống.
Hệ thống Aptomat: Đóng ngắt và bảo vệ quá tải, ngắn mạch cho từng đường điện chuyên biệt bao gồm: Điện lưới (EVN), Nguồn AC từ biến tần (GRID BT), Nguồn dự phòng (Backup), và Tải tiêu thụ nội bộ (TẢI NHÀ).
Thiết bị chống sét lan truyền (SPD – Các khối màu trắng có vạch chỉ báo): Bảo vệ biến tần và các thiết bị điện trong nhà khỏi dòng điện xung cao dòng do sét đánh lan truyền qua đường dây.
Cầu chì DC (Cặp màu đen ngoài cùng bên phải): Bảo vệ quá dòng cho các chuỗi pin mặt trời (PV1, PV2) đi vào biến tần.
Đèn báo pha (3 đèn xanh trên cánh tủ): Hiển thị trạng thái hoạt động và sự ổn định của các pha nguồn điện.
Hệ thống cầu đấu (Terminal – Phía dưới cùng): Điểm đấu nối an toàn, gọn gàng cho các đường cáp động lực chính (Điện lưới VÀO và TẢI NHÀ).
